🧲 가우스 라이플 실험 가이드

Magnetic Linear Accelerator — Science Fair 2026

황재하 (Jaeha Hwang) · NLCS Jeju Year 6

📅 마감: 3월 6일 금요일 — 학교에 프로젝트 가져가기!

📅 제작 타임라인 (D-5)

토~일
3/1~2
🔧 가우스 라이플 조립 + 실험
트랙 조립 → 자석 배치 → 단계별 테스트 → 데이터 기록 (5회 × 5단계)
약 2~3시간
월~화
3/3~4
📐 A3 포스터 제작
연필 밑그림 → 펜 작성 → 그래프 손그리기 → 사진 인쇄해서 붙이기
약 2시간
수~목
3/5
📸 마무리
실험 사진 인쇄 → 전체 부착 → 최종 점검
약 1시간
금요일
3/6
🏫 제출!
A3 포스터 + 가우스 라이플 본체 가져가기. 3층 전시.

🔧 파트 1: 가우스 라이플 조립

A3 포맥스판 1장(297 × 420mm) 위에 자기 가속기를 만듭니다.

준비물 체크리스트

🧲

네오디뮴 자석 보유

10mm × 2mm, 30개

⚪

스틸 베어링 구슬 보유

10mm, ~20개

📋

포맥스판 (A3) 보유

297×420mm, 3mm 두께, 5장

📏

사각 전선몰딩 보유

3호, 백색, 3개 — 트랙(레일)으로 사용

🔫

글루건 + 글루스틱 구매

자석과 레일 고정용

📐

줄자 (100cm 이상) 구매

구슬 이동 거리 측정

🥽

보안경 필수

구슬이 튈 수 있음!

조립 순서

1

베이스 준비

  • A3 포맥스판 1장을 평평한 곳에 놓기
  • 가장자리에서 약 5cm 안쪽에 트랙 위치 표시
  • 옆면에 거리 눈금 표시 (0, 10, 20, 30cm…)
2

트랙(레일) 설치

  • 전선몰딩 뚜껑 분리 — 베이스 채널만 사용
  • 약 30~35cm 길이로 자르기
  • 글루건으로 포맥스판에 단단히 고정
  • 테스트: 구슬을 굴려서 매끄럽게 굴러가는지 확인!

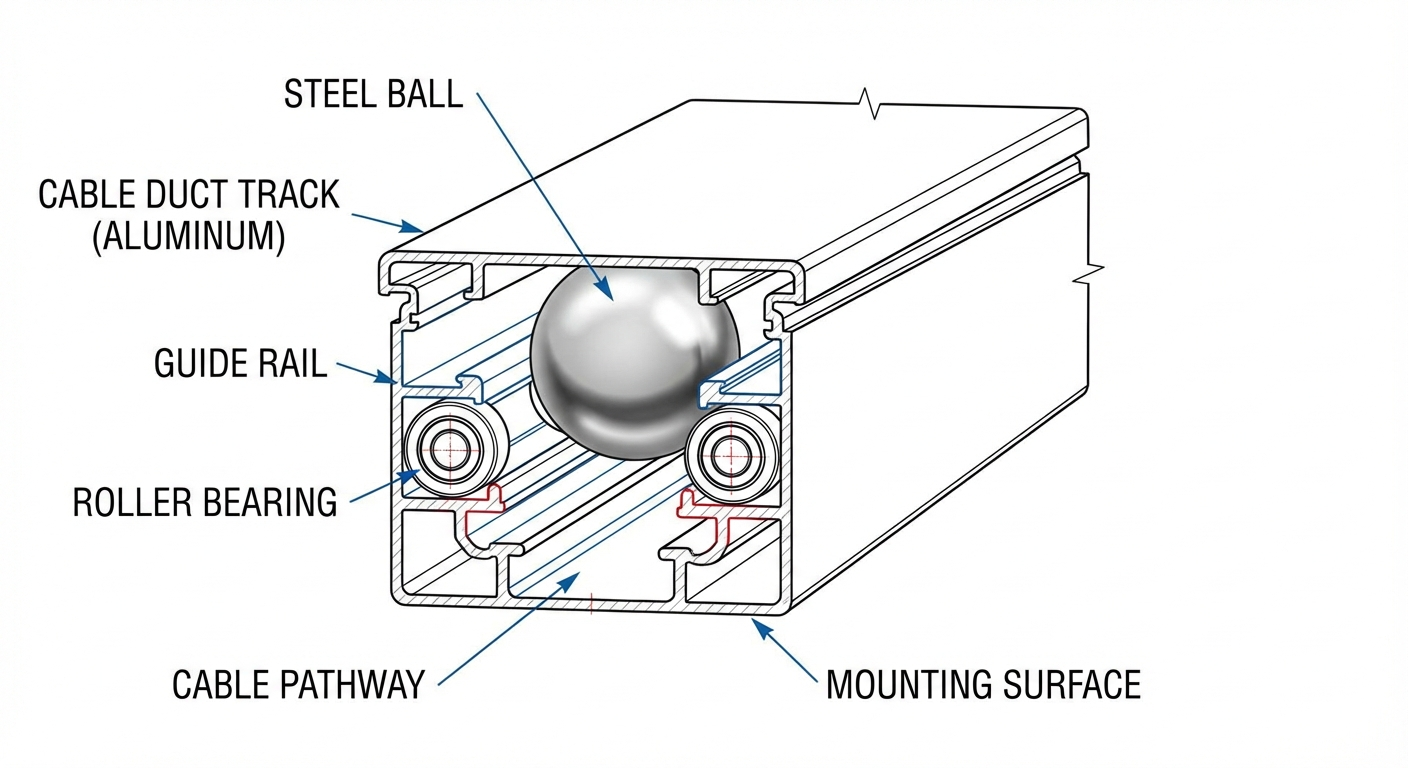

트랙 단면

전선몰딩을 트랙으로 활용

3

자석 + 구슬 배치 (가장 중요!)

  • 자석 2~3개를 겹쳐서 하나의 "자석 기둥" 만들기
  • 자석의 발사 방향 쪽(앞쪽)에 구슬 2~3개 붙이기 — 뒤쪽에는 구슬 없음!
  • 각 단계 간격: 약 5~7cm
  • 중요: 모든 자석의 극성을 같은 방향으로!
  1단계 구성:

  발사 구슬     자석     대기 구슬들
     ⚪    →   🧲🧲    ⚪⚪

  ←── 5cm ──→ ←2cm→  (자석에 붙어있음)
  (가속 거리)

  다단계 구성:
  ⚪ → 🧲⚪⚪ ··· 🧲⚪⚪ ··· 🧲⚪⚪ → 💨
       1단계      2단계      3단계
조립

비대칭 구슬 배치 — 구슬은 자석의 발사 방향 쪽에만!

4

착지 구역 만들기

  • 트랙 끝에서 포맥스판 2~3장 이어붙이기
  • 거리 눈금 표시: 0, 10, 20… 100cm까지
  • 팁: 흰 종이 위에 카본지를 깔면 착지점이 자동으로 표시됨!
5

테스트 및 조정

  • 1단계부터 시작 — 구슬이 발사되는지 확인
  • 구슬이 트랙을 벗어나면 레일 높이 조정 또는 벽 추가
  • 자석이 움직이면 글루건 보강
  • 작동하면 단계를 하나씩 추가 (최대 5단계)

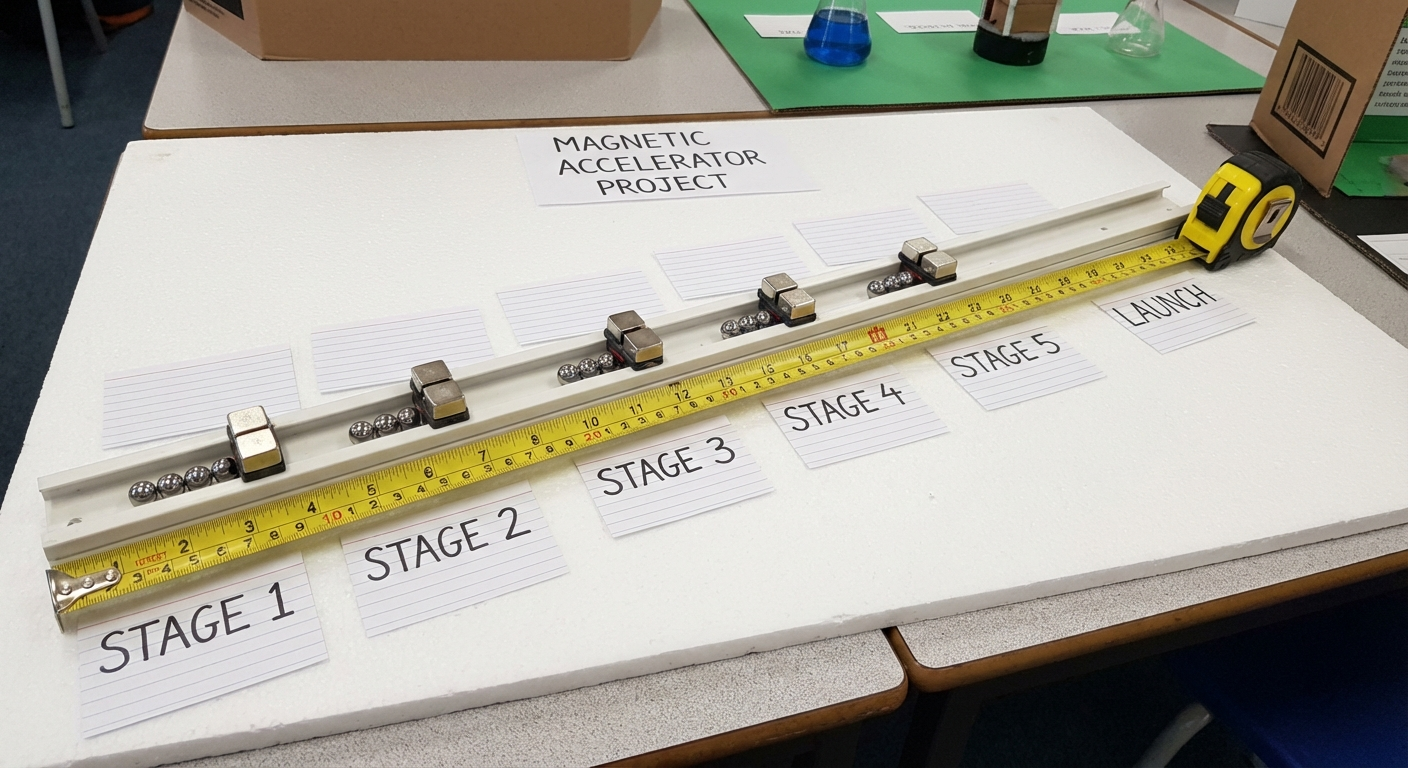

완성품

완성된 가우스 라이플

🧪 파트 2: 실험 수행

⚠️ 실험 전 안전 수칙!

  • 보안경 필수 착용! 구슬이 예상치 못하게 튈 수 있음
  • 사람/동물 방향으로 발사 금지!
  • 전자기기(핸드폰, 노트북)는 자석에서 멀리!
  • 손가락 주의 — 자석끼리 세게 붙음

실험 절차

  1. 준비: 보안경 착용, 트랙 수평 확인, 구슬 배치
  2. 발사: 시작점에 구슬 놓기. 밀지 말고 그냥 놓기만!
  3. 측정: 트랙 끝에서 마지막 구슬이 멈춘 지점까지 거리 (cm)
  4. 기록: 아래 데이터 표에 기록
  5. 반복: 같은 조건에서 5회 반복
  6. 단계 변경: 1, 2, 3, 4, 5단계 순서대로 테스트

💡 공정한 실험 (Fair Test) 체크리스트

  • ✅ 매번 같은 시작점
  • ✅ 밀지 않고 놓기만
  • ✅ 단계별 5회 반복
  • ✅ 실험 중 자석 위치 건드리지 않기
  • ✅ 이상치(비정상 값) 나오면 메모

📊 데이터 기록표

인쇄하거나 종이에 따라 그려서 실험 중 기록하세요.

단계 1회 2회 3회 4회 5회 평균
1단계__cm__cm__cm__cm__cm__cm
2단계__cm__cm__cm__cm__cm__cm
3단계__cm__cm__cm__cm__cm__cm
4단계__cm__cm__cm__cm__cm__cm
5단계__cm__cm__cm__cm__cm__cm
데이터 기록

각 시행을 꼼꼼하게 기록!

📸 실험 중 사진 꼭 찍기!

포스터에 사진 1~2장 필요합니다. 추천 샷:

  • 📷 장치 전체 모습 (옆에서)
  • 📷 줄자로 거리 측정하는 모습
  • 📷 자석과 구슬 클로즈업
  • 🎥 슬로모션 영상 (선택, 하면 멋있음!)

📋 파트 3: A3 포스터 제작

📢 학교 필수 요구사항 (이메일 기반)

  • ✅ 크기: A3 (한 장)
  • ✅ Inquiry Question — 탐구 질문 (명확하게)
  • ✅ Results — 실험 결과 (데이터 + 그래프)
  • ✅ Reflection — 배운 점 / 느낀 점
  • ✅ 이름 + Tutor Group — 잘 보이게
  • ⚠️ 모든 내용 영어로 작성!

🖨️ 인쇄용 A3 포스터 템플릿

포스터 열기 →

새 탭에서 열림. 데이터 채워 넣고 A3로 인쇄하거나,
손제작 포스터의 레이아웃 참고용으로 사용하세요.

포스터 레이아웃 (4분할)

┌──────────────────────────────────────────────┐
│     🧲  GAUSS RIFLE EXPERIMENT  🧲           │
│     Name: ________   Tutor Group: ____       │
├──────────────────────┬───────────────────────┤
│                      │                       │
│  🔎 INQUIRY QUESTION │  🔧 METHOD            │
│  + Hypothesis        │  재료, 절차,          │
│  + 작동 원리         │  Fair Test, 사진      │
│                      │                       │
├──────────────────────┼───────────────────────┤
│                      │                       │
│  📊 RESULTS          │  💭 REFLECTION         │
│  데이터 표           │  배운 점              │
│  + 막대 그래프       │  어려웠던 점          │
│                      │  결론 + 추가 연구     │
└──────────────────────┴───────────────────────┘

포스터에 쓸 영어 문장 가이드

🔎 Inquiry Question + Hypothesis (영어 원문)

Question: "How does the number of magnetic acceleration stages affect the travel distance of a steel ball?"

Hypothesis: "If the number of stages increases, then the travel distance will also increase because each magnet adds new magnetic potential energy."

How it works (1~2문장): "When a ball is attracted to a magnet, magnetic potential energy converts to kinetic energy. The ball on the other side escapes because it's farther from the magnet where the pull is weaker."

🔧 Method (영어 원문)

  • Materials: Neodymium magnets, steel balls, foamex base, cable trunking track, ruler
  • Steps: 1) Build track → 2) Place magnets + balls → 3) Release ball → 4) Measure distance → 5) Repeat 5× → 6) Test 1–5 stages
  • Fair Test: Same start point, release only, 5 repeats

📊 Results (실험 후 채우기)

  • Data table: 5단계 × 5회 + 평균
  • Bar graph: X축=단계 수, Y축=평균 거리(cm)
  • 손으로 그린 그래프가 선생님들에게 더 높이 평가됨!

💭 Reflection (선생님들이 가장 중시!)

  • Conclusion: "My hypothesis was [correct/partially correct] because [데이터 근거]."
  • What I learned: 실험으로 알게 된 과학 개념 2~3개
  • Challenges: 어려웠던 점 + 어떻게 해결했는지
  • Further research: 추가로 알아보고 싶은 것 2~3개
  • 💡 학교 이메일 키워드: critical thinking, creativity, resilience

포스터 준비물

항목비고
A3 포맥스판이미 보유! 5장 중 1장 사용
인쇄 사진 (2~3장)각 5×7cm. 편의점/학교 프린터
그래프 용지 (A5)결과 막대 그래프 손그리기용
자 + 네임펜레이아웃 선, 제목
풀 / 양면테이프사진, 그래프 부착
색연필 / 형광펜그래프 색칠, 강조

💡 포스터 꿀팁

  • 🎨 색상 2~3개 통일 (파랑 + 주황 = 자석 테마!)
  • 📏 제목: 3~4cm, 소제목: 1.5~2cm, 본문: 0.7~1cm
  • ✍️ 그래프 손그리기 → 프린트보다 점수 높음
  • 📸 사진은 5×7cm — A3에서 너무 크면 공간 부족
  • 🧲 가우스 라이플 본체를 포스터 옆에 전시 → 임팩트 ↑↑

📋 A3 포스터 미리보기

포스터 레이아웃 미리보기입니다. 손제작 시 참고하거나, 아래 인쇄용 버전을 열어주세요.

🖨️ 인쇄용 포스터 열기

포스터 전체 보기 →

A3 인쇄에 최적화 (297 × 420mm, 가로).
인쇄: File → Print → 용지: A3 → 방향: 가로

🧲 GAUSS RIFLE: Magnetic Linear Accelerator
How does the number of magnetic stages affect ball travel distance?
Name: Jaeha Hwang  |  Tutor Group: _______  |  NLCS Jeju Year 6

🔎 INQUIRY QUESTION

"How does the number of magnetic acceleration stages affect the travel distance of a steel ball?"

📐 HYPOTHESIS

"More stages → longer distance, because each magnet adds new energy."

🔬 HOW IT WORKS

Magnetic PE → Kinetic Energy. Each stage adds new energy.

⚪→ 🧲 ⚪⚪ → 💨

🔧 METHOD

Materials: Neodymium magnets, steel balls, foamex, cable trunking, ruler

Steps: 1. Build track → 2. Place magnets → 3. Release → 4. Measure → 5. Repeat 5× → 6. Test 1–5 stages

Fair Test: ✓ Same start   ✓ Release only   ✓ 5 repeats

[📸 실험 사진 여기]

📊 RESULTS

StagesT1T2T3T4T5Avg
1
2
3
4
5
[📊 막대 그래프 손그리기]

💭 REFLECTION

Conclusion:
"My hypothesis was _______ because _______________."

What I learned:

  • _______________________
  • _______________________

Challenges:

  • _______________________

Further Research:

  • What if ball size changes?
  • What if magnets are stronger?
References: Wikipedia "Gaussian Gun" · Energy: Magnetic PE → KE

🔬 과학 원리

가우스 라이플이란?

가우스 라이플(Gauss Rifle)은 자석의 인력을 이용해 쇠구슬을 가속시키는 장치입니다. 실제 무기가 아니라 자기 위치에너지 → 운동에너지 변환과 에너지 전달을 보여주는 과학 실험 도구예요.

작동 원리 (한 단계)

⚪→   🧲🧲   ⚪⚪   ➜   ⚪ 🧲🧲 ⚪   →⚪💨

① 구슬이 자석에 끌려 가속 → ② 충돌 → ③ 반대편 구슬이 에너지를 받아 발사

왜 더 빨라질까?

에너지 변환: 자기 위치에너지(Magnetic PE) → 운동에너지(KE)

구슬이 자석에 끌려갈 때, 자기 위치에너지가 운동에너지로 변환됩니다. 가속된 구슬이 자석에 충돌하면, 반대쪽 끝의 구슬이 튀어나갑니다. 이 구슬은 자석에서 멀리 떨어져 있기 때문에 자석의 인력이 약해 쉽게 이탈할 수 있어요!

각 단계에서 자석이 새로운 에너지를 추가해주기 때문에, 단계가 많아질수록 최종 구슬의 속도가 빨라집니다. 뉴턴의 요람(Newton's Cradle)과 비슷하지만, 자석이 매 단계마다 에너지를 "충전"해주는 것이 핵심 차이예요!

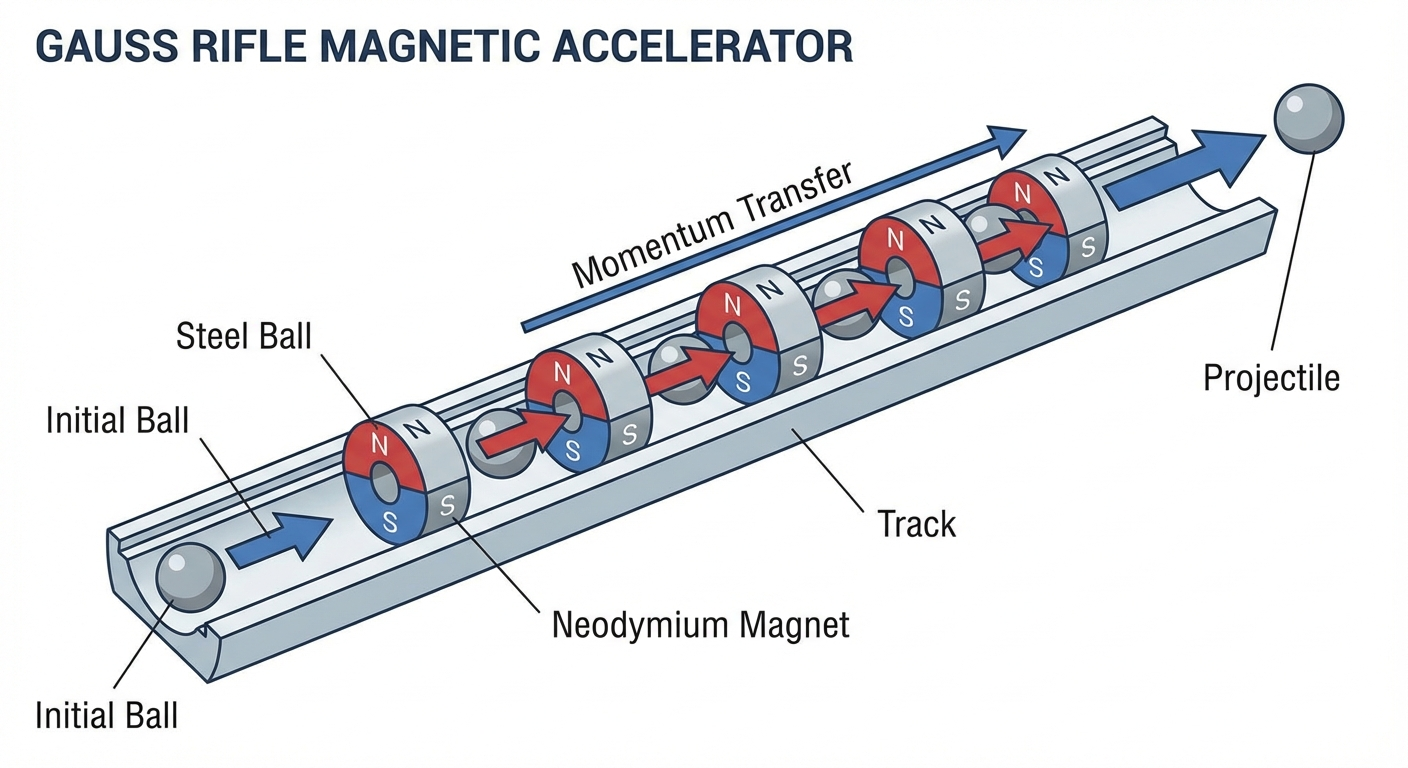

작동 원리

자기 위치에너지가 운동에너지로 변환되는 원리

💡 왜 "가우스"라고 부를까?

독일 수학자 카를 프리드리히 가우스(Carl Friedrich Gauss, 1777~1855)의 이름을 땄어요. 전자기학의 기초가 되는 "가우스 법칙"을 발견했고, 자기장의 세기 단위도 "가우스(G)"예요!

실험 변수

변수 유형내용상세
독립 변수단계 수1, 2, 3, 4, 5
종속 변수이동 거리cm 단위 측정
통제 변수자석 종류, 구슬 크기, 트랙, 시작점동일하게 유지!

📊 예상 결과

가설

"자석 가속 단계의 수가 증가하면, 쇠구슬의 최종 이동 거리도 증가할 것이다."

예상 그래프 모양

이동거리(cm)
    │
100 ┤                               ★ ← 증가폭 감소
    │                          ★
 80 ┤                    ★
    │
 60 ┤              ★
    │
 40 ┤        ★
    │
 20 ┤   ★
    │
  0 ┼────┬────┬────┬────┬────┬────
       1    2    3    4    5   단계 수

※ 로그형 곡선 예상 — 단계가 늘수록 증가폭 감소
  (마찰 + 에너지 손실)

분석 포인트

  • 비례 관계? 거리가 단계 수에 비례하는가?
  • 수확 체감? 추가 단계마다 증가폭이 줄어드는가?
  • 최적 단계: 몇 단계가 가장 효율적인가?
  • 오차 원인: 같은 조건에서 왜 결과가 다른가?

좋은 결론 쓰는 법

💡 결론 작성 가이드

  1. 가설이 맞았는지/틀렸는지 명확히 쓰기
  2. 데이터(숫자)로 증거 제시
  3. 예상과 다른 점 설명
  4. 개선 방안 또는 추가 연구 제안

⚠️ 안전 수칙

안전

실험 안전 수칙

🚨 반드시 지켜야 할 규칙

  • 보안경 필수 착용! 구슬이 예상치 못하게 튈 수 있음
  • 얼굴/눈 방향 발사 금지! 항상 안전한 방향으로
  • 작은 아이/반려동물 주의! 쇠구슬 삼킴 위험

⚠️ 네오디뮴 자석 주의사항

  • 손가락 끼임: 자석끼리 세게 붙으니 조심
  • 전자기기: 핸드폰, 신용카드, 시계에서 15cm+ 거리
  • 심장 박동기: 사용자는 자석 취급 금지
  • 깨지기 쉬움: 부딪히면 깨질 수 있음

실험 전 체크리스트

  • 보안경 착용했나?
  • 주변에 깨지기 쉬운 물건 치웠나?
  • 발사 방향에 사람/동물 없나?
  • 바닥에 구슬 굴러다니지 않나?
  • 전자기기 치웠나?
  • 부모님께 말씀드렸나?

🗣️ 예상 질문 & 답변 (전시용, 영어)

전시 때 선생님이나 친구들이 물어볼 수 있는 질문 준비.

예상 질문답변 포인트
Why did you choose this experiment? "I wanted to show how magnetic energy can accelerate objects — it's like a mini electromagnetic launcher!"
What surprised you most? "The distance didn't increase equally — the first few stages made the biggest difference."
Can you add infinite stages? "No — friction and energy loss set a limit. Each stage adds less than the one before."
Is this a real weapon? "No! Real launchers need enormous power. This uses permanent magnets for science."
What would you do differently? "I'd try different ball sizes and measure speed with slow-motion video."

📚 참고 자료
